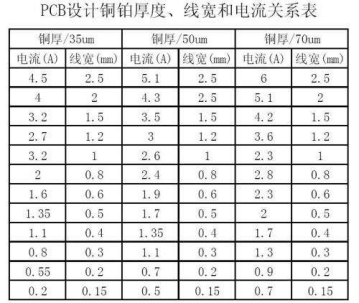

1：包裝印刷導線寬度挑選根據：包裝印刷輸電線的最小寬度與穿過輸電線的電流量尺寸相關：線寬很小，剛包裝印刷輸電線電阻器大，網上的電流也就大，危害電源電路的特性，線寬太寬，則走線相對密度不高，板總面積提升，除開提升成本費外，也不利微型化。假如電流量負載以20A/立方毫米測算，當覆銅泊薄厚為0.5CM時，(一般為這么多，)則1MM(約40MIL)線寬的電流量負載為1A，因而，線寬取1——2.54MM(40——100MIL)能考慮一般的運用規定，功率大的機器設備板上的地線和開關電源，依據輸出功率尺寸，可適度提升線寬，而在小輸出功率的數字電路上，為了更好地提升 走線相對密度，最少線寬取0.254——1.27MM(10——15MIL)就能考慮。同一線路板中，電源插頭。地線比電源線粗。

2：線間距：當以1.5CM(約為60MIL)時，電線間接地電阻超過20M歐，電線間較大 抗壓達到300V，當線間距為1MM(40MIL)時，電線間較大 抗壓為200V，因而，在中國底壓(電線間工作電壓不超200V)的電路板上，線間距取1.0——1.5CM (40——60MIL)在底壓電源電路，如數字電路系統軟件中，無須考慮到擊穿場強，要是生產工藝流程容許，能夠不大。

3：焊盤：針對1/8W的電阻器而言，焊盤導線直徑為28MIL就充足了，而針對1/2W的而言，直徑為32MIL，導線孔偏大，焊盤銅圈總寬相對性減少，造成 焊盤的粘合力降低。非常容易掉下來，導線孔很小，元件播裝艱難。

4：畫電源電路外框：邊框線與元件腳位焊盤最短路線不可以低于2MM，(一般取5CM較有效)不然開料艱難。

5：元件合理布局標準：A：一般標準：在PCB設計中，假如電控系統另外存有數字電路和數字集成電路。及其大電流量電源電路，則務必分離合理布局，使各系統軟件中間耦合做到最少在同一種類電源電路中，按數據信號流入及作用，分層，系統分區置放元件。

6：鍵入信號分析模塊，輸出數據信號驅動器元件應挨近線路板邊，使I/O電源線盡量短，以減少I(mǎi)/O的影響。

7：元件置放方位：元件只有沿水準和豎直2個方位排序。不然不可于軟件。

8：元件間距。針對中等水平高密度板，小元件，如小輸出功率電阻器，電容器，二極管，等公司分立元件相互的間距與軟件，焊接方法相關，波峰焊機接時，元件間距能夠取50-100MIL(1.27——2.54MM)手工制作能夠大些，如取100MIL，集成電路芯片處理芯片，元件間距一般為100——150MIL。

9：當元件間電勢差很大時，元件間距應充足大，避免出現充放電狀況。

10：在罷了進IC去藕電容器要挨近處理芯片的開關電源秋地線腳位。要不然過濾實際效果會下降。在數字電路中，為確保數字電路系統軟件靠譜工作中，在每一數據集成電路芯片處理芯片的開關電源和地中間均置放IC去藕電容器。去藕電容器一般選用高壓瓷片電容，容積為0.01~0.1UF去藕電容器容積的挑選一般按系統軟件輸出功率F的到數挑選。除此之外，在電源電路開關電源的入口的電源插頭和地線中間也要加接一個10UF的電容器，及其一個0.01UF的高壓瓷片電容。

11：秒針電源電路元件盡可能挨近單片機設計處理芯片的時鐘信號腳位，以減少晶振電路的聯線長短。且下邊最好是別走線。

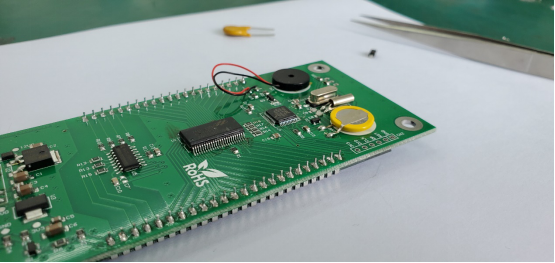

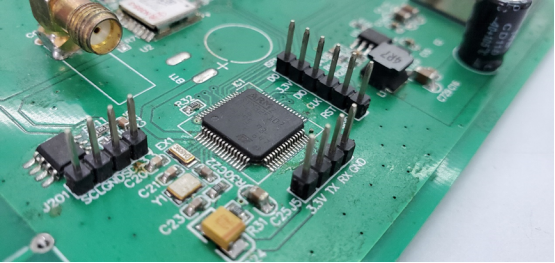

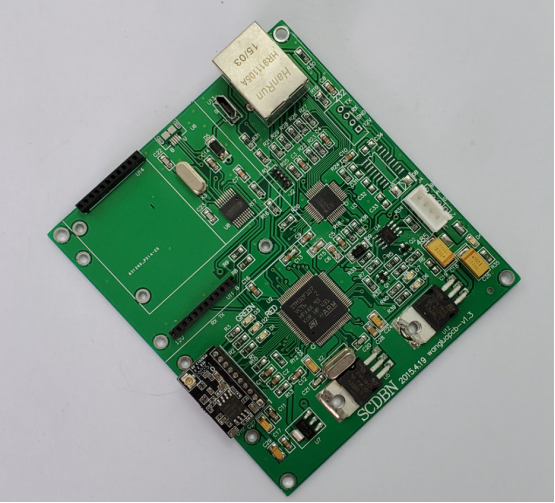

以下為復合標志的pcb線路板圖：
